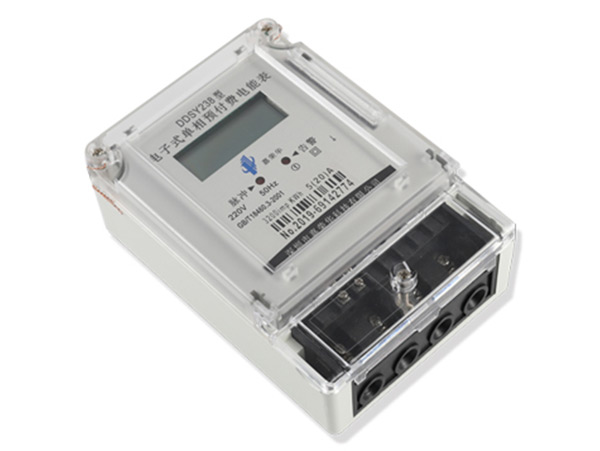

一、產品介紹

電子式預付費電能表(以下簡稱電表)采用微電子技術計量，符合GB/T17215-1998和GB/T18460-2001標準，采用全屏蔽、全密封結構，單片機處理系統進行數據的采集、處理和保存，具有抗電磁干擾、低自耗、高精度、防竊電、高過載、長壽命等特點。

二、特點：

1、采用計算機管理，先購電后用電;

2、在額定電流范圍內能限制使用功率(由供電部門限定);

3、一卡一表，?？▽Ｓ茫Эú皇щ?， 補卡再用;

4、電卡能雙向傳遞數據，自動斷電提醒用戶購電;

5、電量為零時，自動拉閘斷電;并具有一定的防竊電軟件設計等。

三、技術指標：

額定頻率：50Hz 相對濕度：< 90%

工作電壓:0.8~1.2額定電壓 極限工作電壓：0.7~1.3額定電壓

正常工作溫度：-25℃~+55℃ 極限工作溫度：-35℃~+65℃

外形尺寸：190mm*108mm*60mm 重量：約0.80kg

功耗：電壓回路≤1.5W和4VA 執行標準：GB/T18460.3-2001、GB/T17215-2008

四、用途、特點和適應范圍

電子式預付費電能表(下稱電表)采用微電子技術計量電能，符合GB/T17215-2008和GB/T18460-2001標準的電表，采用全屏蔽、全密封結構，用先進的單片機處理系統進行數據的采集、處理和保存，具有良好的抗電磁干擾、低自耗節電、高精度不需校表、防竊電、高過載、長壽命的特點。

主要特點：應用計算機管理，先購電后用電;在額定電流范圍內能限制使用功率(由供電部門限定);一卡一表，?？▽Ｓ?，失卡不失電， 補卡再用;電卡能雙向傳遞數據，能自動斷電告警用戶購電;電量為零時，自動拉閘斷電;并具有一定的防竊電軟件設計等。

電子式電能表適用于頻率為50HZ或60HZ有功電能計量，安裝于室內或室外表箱內使用。適用于環境溫度為-10～+50℃，相對濕度不超過85%，且周圍空氣不應有腐蝕性氣體，避免塵砂、鹽霧、凝露等影響。

五、主要結構及工作原理

1、 主要結構

采用了阻燃ABS外殼，堅固、密封、屏蔽性好。

2、 工作原理圖

電能表由分壓器取得電壓采樣信號，分流器采取電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖。

電能表工作原理圖如下：

3、 數據處理

電能計量脈沖經光電耦合器送CPU處理，運算后存儲于非易失EEPROM中。由計算機管理信息系統，通過IC卡讀寫器，寫入一定電量和監控要求的IC卡輸入表內微處理器系統，經CPU運算后，提供顯示，報警、切斷狀態信號。

六、 安裝與使用

1、 電表在出廠時經檢驗合格，并加封鉛印，可安裝使用，無鉛封或貯存過久，應請有關部門重新校驗加封，方可安裝使用。

2、 電表應安裝在干燥通風的地方，安裝電表的底板應固定在堅固耐火，不易振動的墻上，電表高度約1.8m左右。

3、 接線路圖接線，擰緊接線螺釘，并緊固端鈕盒內連接板。

4、 經互感器接入式電表其示數須乘以變比后，才是實際電能數。

5、 一表一卡：用戶持有的IC卡不能互換，遺失時應到供電部門(售電處)補購一張。

6、 購電準備：購電前，用戶須將IC卡插入卡座一次，便于將表內數據送回計算機數據庫。

7、 購電方式：售電時，將IC卡插入IC卡讀寫器，同時操作計算機，將用戶編號、預購電量、報警電量、限容方式及限容功率等加密寫入IC卡。

8、 電卡使用：將購電卡插入卡座內，如是有效購電卡，則電表自動將數據讀入表內，LCD表顯示屏依次顯示：購電量、總購電量、電表次數、報警電量、賒欠限量、限容功率。拔卡請妥善保存。

9、 運行顯示：電表運行過程中，輪流顯示表內剩余電量、總用電量.

10.、超容報警：電表運行過程中，如果“報警指示燈”快速閃爍顯示，則警告用戶已超容用電。如該電表被設置為超容斷電限容方式，則超容用電180秒后，將拉閘3分鐘，并倒計時顯示(180秒)恢復供電時間;如用戶插卡響應可立即恢復供電。

11.囤積限量：如果購電量+剩余電量﹥囤積限量(10000kwh)，則購電量不讀入，顯示器顯示“剩余電量”提示，卡內電量仍有效。

12.預警提醒：當表內剩余電量小于“報警電量”的2倍時，“報警指示燈”將閃爍(間隔為1秒)顯示提醒用戶購電，此時如擁護插卡響應，“報警指示燈”閃爍間隔變?yōu)?秒，可以避免斷電警告。

13.斷電警告：如在預警提醒時用戶未插卡響應，則當剩余電量為用戶約定的報警電量(或本次購電量10%)時，電表拉閘斷電報警，顯示“拉閘”提示符，此時在IC卡的卡座上插一次即恢復供電。如果拉閘后找不到本表IC卡，可借用鄰居IC卡插入，以恢復供電。

14、供電提醒：當表內剩余電量小于“報警電量”時，“報警指示燈”將常亮提醒。

15、故障申報：剩余電量顯示為零或負值時，顯示“拉閘”提示符，如電表仍繼續運行，用戶應立即購電，并主動向供電部門反映情況。

七、保證期限

電表自出廠日期起18個月內，如用戶遵守本說明書規定要求，并在制造商鉛封完整的情況下，發現電表不符合技術要求時，制造商給予免費修理或更換。
