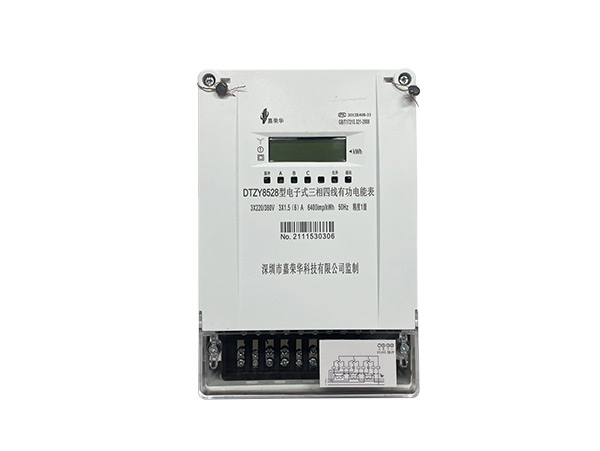

一、產品介紹

三相電子式電能表是采用先進的低功耗集成電路技術和SMT工藝設計制造的新型電能表，用以測量50/60Hz交流電路中的三相有功電能。

其性能指標符合GB/T 17215-2002 《1級和2級靜止式交流有功電能表》、DL/T 645-1997《多功能電能表通信規約》等國家標準的要求。

該表設有紅外和RS485通訊接口，具有防竊電、安裝位置任意等優點，是電能表升級換代的理想產品。

二、主要功能特點

全電子式三相交流有功電能雙向計量功能，反向電量計入總電量。

具有防潛動邏輯電路，防竊電功能。 帶紅外通訊和RS485通訊接口。

停電LCD顯示電量，方便人工抄讀電量(特殊定制) 量程寬，功耗低，體積小，重量輕，外形美觀，高可靠性。

三、工作原理

三相表主要由電壓電流采樣電路、專用電能計量芯片,CPU及LCD顯示等部分組成。電能表將采樣的電壓、電流信號輸入到專用電能計量芯片，輸出電能脈沖信號，并由LCD顯示電能，并通過紅外或RS485接口實現遠距離抄錄表內電能等數據。

四、電能表的安裝和接線

電能表應安裝在室內干燥、耐火、堅固的墻上，安裝高度盡量為1.8米左右。

1. 電能表的安裝尺寸如圖1所示。電表上部有用M4的螺釘固定的掛片，電表的下部有2個安裝孔，用M5×35的自攻螺釘。

2. 電能表的接線應按照本表所提供的接線圖進行接線，盡量用銅線或銅線接頭引入。

五、使用及校驗

電能表出廠均校驗合格,并加鉛封。校驗時，通電后，電能表按標定的脈沖常數發出電能脈沖，為確保測量精度，對于不同的測試點(電流在0.05Ib～4Ib/6Ib范圍內)在1～16個測試采集的脈沖數應隨著電流的增加而增加，盡量在合理范圍內選取。

六.RS485通訊抄表應用(通訊協議)

本電能表能通過其RS485接口實現遠距離抄錄表內電能等數據。并能通過其紅外通訊接口用掌上電腦實現近距離抄錄表內電能數據。編碼格式、校驗和數據傳輸方式符合DL/T645標準要求。每只表的表地址與表號一致,不足12位前面補0，通訊波特率為1200bps。采用奇偶校驗方式。

七、運輸與貯存

(1) 電能表在運輸和拆封時不應受到劇烈的沖擊，并根據GB/15464-1995《儀器儀表包裝通用技術條件》規定運輸、貯存。

(2)貯存電能表應有包裝的條件下，保存的環境溫度為-25℃—+70℃，相對濕度不超過85%，并在空氣內不應含有足以引起腐蝕的氣體。

(3)電能表應放在倉庫內保存，在原包裝的條件下，放置在臺架上，疊放的高度不超過五層，拆箱后單只包裝的電能表疊放高度不超過五只，內包裝拆封的電能表不宜保存。

八、保修期限

電能表自出廠日期起18個月內，如用戶遵守本說明書規定要求，并在制造廠鉛封完整的情況下，發現電表不符合技術要求時，制造廠給于免費修理或更換。
